1 GHz , 20 GS/s, 4 Ch, 16 Mpts/ch DSO with 15.4" Dokunmatik Ekranlı Osiloskop
Standart Kutu İçeriği
- Kanal Başı 1 adet 10x 500MHz Probe
-NIST Kalibrasyon Belgesi
-Güç Kablosu
-Koruyucu Ön Kapak
-Microsoft Windows10
- MS'li modellerde MSO opsiyonu Bulunmaktadır.
- MSO opsiyonlu modellerde 16 Kanallı Dijital Probe Seti bulunmaktadır.
0,00 TL (KDV Dahil)

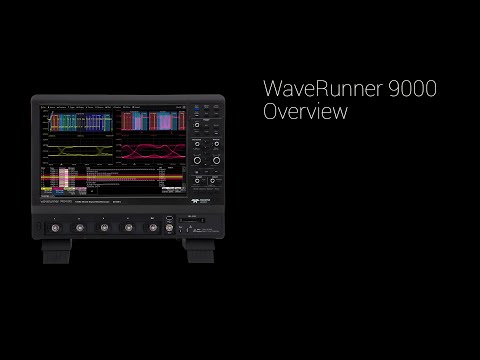

Teledyne LeCroy WaveRunner 9000 Serisi Mixed Signal osiloskopları geniş 15.4 "ekrana, 500 MHz'den 4 GHz'e kadar bant genişliğine ve 40 GS / s'ye varan örnekleme oranlarına sahip. Seri veri hata ayıklama ve doğrulama çözümlerinin eksiksiz bir şekilde bulunan, Gömülü sistemler, Otomotiv ve EMC / EMI test uygulamaları için idealdir.

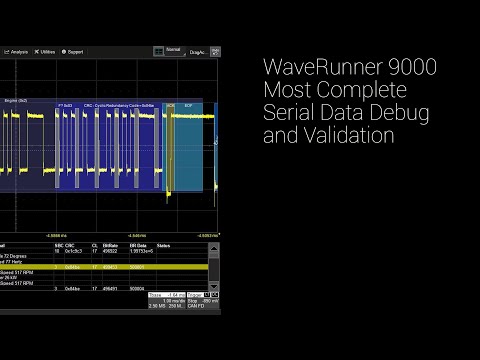

WaveRunner 9000 Serisi, gömülü bilgi işlem sistemlerinin kapsamlı testleri için çok uygun hale getiren çok çeşitli test, hata ayıklama ve doğrulama araçları sunmaktadır. Seri veri tetikleme ve kod çözme (TD) paketlerinin en geniş seçimi sezgisel renk kodlu kod çözme kaplamasıyla güçlü, esnek seri tetikleme sağlar. Ek olarak, benzersiz ölçüm / grafik ve göz diyagramı testi (TDME) paketleri, kodu çözülmüş verilerin ve müteakip dalga biçimi veri alanlarının çıkarılmasını sağlayarak, veriyolu zamanlama ölçümlerini gerçekleştirerek ve standart veya özel maskelere karşı test için göz diyagramları oluşturarak TD paketlerini tamamlar. Bu araç seti, yalnızca gömülü sistemler için değil, Otomotiv Ethernet doğrulama ve hata ayıklama işlemlerinin tüm yönlerini kapsayan, 1000Base-T1 ve 100Base-T1 uyumluluk testi dahil, kapsamlı nedensel analiz sağlar.
WaveRunner 9000 Serisi Özelikle ; EMC / EMI uyumluluk uygulamaları için, EMC test sinyallerini 40 GS/s örnekleme oranı ve% 1 kazanç doğruluğu ile doğru bir şekilde karakterize eder. WaveRunner 9000'in spektral analiz modu, etkileşimli bir tepeler ve işaretçiler tablosu kullanarak geniş bir EMC bandında yüksek harmonik tepeleri işaretler. Ek olarak, özel bir EMC darbe parametresi ölçüm paketi, kullanıcının ölçümleri belirli EMC / ESD standartlarına göre ayarlamasını sağlar.
WaveRunner9104 Serisi osilokoplarda WaveRunner9104 ve WaveRunner9104-MS olmak üzere iki tane model bulunmkatadır. MS'li modelde 16 Kanal Lojik probe seti ve girişi bulunmaktadır.
| En kullanışlı Kullanısı Arayüzü |  |
| En Geniş TDME , Test , Decode ( Çözme) , Measurment( Ölçüm) ve Eye ( göz analizi) ile bütün ölçümlerinizde en büyük yardımcınız |  |
| MS VErsiyonlu ürünlerimizde Mixed Signal ( Lojik Input) Bulunmaktadır. |  |
| Model Adı | WaveRunner 9104 |
| Analog Frekans Genişliği@ 50ohm | 1 GHz |
| Analog Frekans Genişliği@ 1Mohm | 500MHz |
| Giriş Kanal Sayısı | 4 |
| Dijital Giriş Sayısı | 16 Kanallı ( Sadece MS'li modellerde) |
| Dikey Çözünürlük | 8 Bit( ERES ile 11 Bit) |
| Rise Time (10–90%, 50 Ω) | 415 ps |
| Rise Time (20–80%, 50 Ω) | 290 ps |
| Frekans Bandı Genişiliği Limitleyicileri | 20 MHz / 200MHz |
| Seri Analiz Opsiyonları | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553 |
| Bağlantı Elemanları | Ethernet , 4 USB portu , HDMI Bağlantısı |
| Ekran Büyüklüğü | 15.4' |
| Ekran Çözünürlüğü | WXGA 1280x800 |
| Örnekleme Oranı ( Single Shot) | 10GS/s - 4 Kanal ; 20GS/S -2 Kanal |
| Hafıza Uzunluğu | 4 Kanal 16 Mpts ; 2 Kanal 32 Mpts |
| İşlemci | İntel i5-6500 QuadCore |
| Ram | 8 GB( opsiyonel olarak 16 GB) |
| İşletim Sistemi | Windows 10 |
